用途及特點

　　PMCC-K低壓供配電、計量及控製係統廣泛使用於發電廠、變電站、廠礦企業水泵電機控製等電力係統中，作為額定工作電壓380V-660V，交流50Hz，額定工作電流到3000A的供配電、計量、無功補償和控製係統中，用於動力、照明、配電設備的電能轉換、分配、計量和控製之用。
　　PMCC-K低壓供配電、計量及控製係統是根據能源動力部主管部門、廣大電力用戶和設計部門的要求，本著安全、經濟、合理、可靠的基本原則而設計的新型低壓供配電及控製係統。產品具有分斷能力高、動態穩定性好、結構新穎、合理，電氣方案切合實際，係列性、實用性強等特點。特別適用於自動化程度高以及要求提供計算機接口的場所。
　　PMCC-K低壓控製係統符合IEC4394《低壓開關和控製設備的成套裝置》、GB7251《低壓成套開關設備》等標準。其中抽出式方案配電及控製單元同時符合ZBK36001《低壓抽出式成套開關設備》等標準的要求。

結構特點

　　本係統所采用結構以8MF型材為基礎結構件，兼顧了固定式開關櫃及抽出式開關櫃的優點，使固定式結構組合成套使用，並著重考慮與PMCC水泵控製櫃的配合使用。主要具備以下特點：
　　1、 構架用8MF型冷彎型鋼拚裝而成，其鋼性及承載能力均達到電器元件的安裝要求。型鋼的兩側麵分別有模數為20mm和100mm的DN9.2mm的安裝孔，內部安裝靈活、方便。
　　2、 櫃內的安裝件與構架間用接地滾花螺釘連接，構成完整的接地保護電路，確保了係統的安全可靠性。
　　3、 固定式結構一般用於大容量的配電櫃，如進線櫃、聯絡櫃大功率電機控製單元，為加強通風散熱，櫃體下部、後上部和頂部均有通風散熱孔，使櫃體在運行中形成自然風道，有較好的散熱性能。散熱孔用鋼絲網板中封，以保證櫃體的防護等級。
　　4、 抽屜式櫃體一般用於2000A及以下電機控製及配電出線，如132kW電機出線，電動閥門的控製等。單元由層高模數160mm的抽屜單元組成，分為1/2單元、1單元、2單元、3單元四個尺寸係列。一個櫃體能容納最多22個1/2抽屜單元，11個1抽屜單元，每個抽屜單元具有分、合、試驗、抽出等位置的明顯標誌，並設有機械聯鎖裝置。相同的功能單元具有良好的互換性。整體尺寸與目前流行的GCS及MNS櫃體相容。保證了本係統與GCS或MNS組成的供配電係統，並排放置時的外觀統一、美觀。

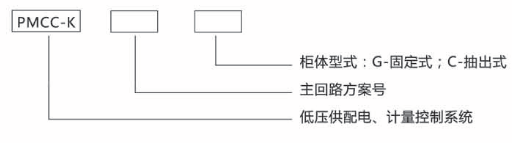

設備分類及代號含義
