產品簡介

　　PMCC係列水泵電機控製係統是在電機控製中心的基礎上，結合水泵本身的特點和液位測控技術，對水泵運行進行一係列監控功能單元的組合；通過各種功能單元的組合，可對水泵進行手動和自動控製，並自動檢測液位和設備故障，實現遠程控製、備用泵的切換、多泵聯網及微機聯網控製要求，同時也可用於單台或多台水泵的輪換運行控製。
啟動方式

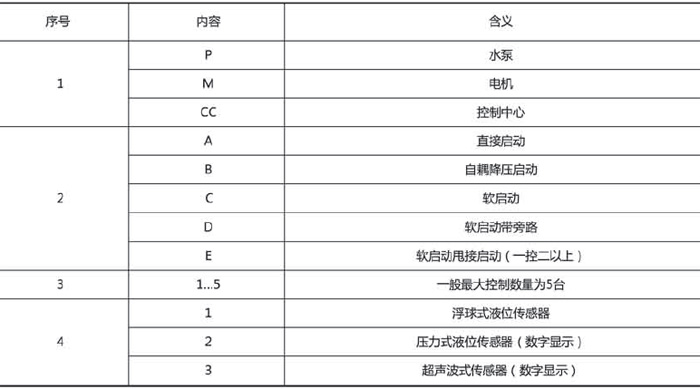

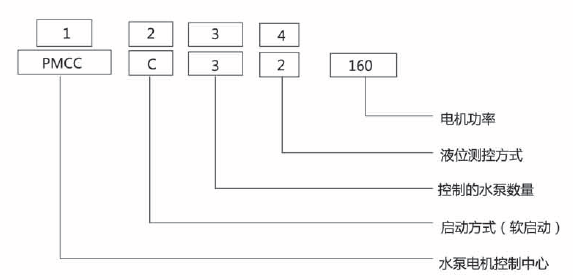

設備分類及代號含義

設備分類

PMCC控製係統保護特性

　　PMCC控製係統對水泵及電機具有過載、缺相、欠壓、短路、泄漏、超溫、濕度、浸水、軸溫等故障自動保護功能。在水泵運行過程中出現上述故障或液位超過警戒水位時，可報警指示並立即切斷出現故障水泵的電源且使備用泵投入運行。

　　1、 保護特性
　　（1） 過載保護特性
　　當水泵電機電流i≥1.2Ie，其動作時間t≤10min，當i≥8Ie時，t≤100ms。出現過載時，PMCC係統過載指示燈亮，水泵停止工作。
　　（2） 缺相保護特性
　　當主電路出現任一相斷相時，PMCC係統缺相燈亮，水泵停止運行。
　　（3） 短路保護特性
當主電路出現短路故障時，PMCC係統中斷路器迅速斷開，水泵停止工作。
　　（4） 泄漏、濕度保護特性
　　當潛水泵發生第一套密封泄漏時，濕度燈亮，並報警，但不保護，水泵仍然能運行。
　　當發生第二套密封泄漏時，泄漏指示燈亮，水泵停止運行。
　　（5） 超溫保護特性
　　當水泵電機繞組溫度超過135±5℃（F級絕緣），超溫指示燈亮，水泵停止工作。
　　（6） 浸水保護特性
　　當潛水泵內上接線腔進水時，浸水指示燈亮，水泵停止工作。
　　（7） 軸溫保護特性
　　當水泵電機的下軸承溫度超過75±50℃時，軸溫指示燈亮，水泵停止工作。

　　2、 水泵保護特性組合
　　（1） 過載、缺相、泄漏保護（7.5kW以下）
　　（2） 過載、缺相、泄漏、超溫保護（11kW-15kW）
　　（3） 過載、缺相、泄漏、超溫、濕度、浸水保護（18.5kW-110kW）
　　（4） 過載、缺相、泄漏、超溫、濕度、浸水、軸溫保護（132kW以上）
　　注：為了用戶進一步對水泵的軸承、電機繞組溫度有所了解，本係統對電機繞組和軸承的溫度檢測可特殊設計，即PT100傳感器檢測溫度。

水泵自動控製

　　1、 選擇備用
　　（1） 當主泵發生故障時該泵自動保護動作，停止運行，同時備用泵立即替代該泵，將根據該泵的工作要求自動投入運行或停止。
　　（2） 當液位達到備用泵設定的啟動水位時，備用泵將自動投入運行。
　　注：在多泵聯網控製中，可設置任意一台泵作為備用泵。

　　 2、 交替運行（間歇輪流運行）
　　在多泵聯網控製係統中，每台泵可自動輪換運行，同時可自動選擇備用泵，該方式分為時間型（即根據時間的設定，是備用泵和工作泵交替運行）和液位型（根據液位的設定，使備用泵和工作泵交替運行）。

控製櫃自帶的自動控製係統

　　PMCC自動控製係統具有手動和自動轉換開關（可根據用戶要求設計中央控製室遠程控製）。手動方式一般在調試試車和應急時使用；正常工作應處於自動控製狀態，水泵將根據液位的實際情況自動啟動/停止。
　　液位的檢測模式有：浮球、投入式壓力液位變送器、超聲波變送器三種，其中投入式壓力變送器和超聲波液位變送器在工作過程中自動顯示實際液位和每台水泵啟動/停止設定液位的高度（用戶可任意設定）。對於較複雜的控製係統可實現智能型控製模式，控製單元采用智能控製器或可編程程序控製器PLC。

　　1、 浮球式液位開關
　　這種液位開關是通過液位浮球內部微動開關的通/斷來實現自動控製的目的。這種浮球開關的特點是體積小，安裝簡單，價格低廉，控製可靠。但每個液位點均需設置一隻浮球，且一旦安裝後，高度重新調整比較不方便。其安裝高度可根據需要確定。

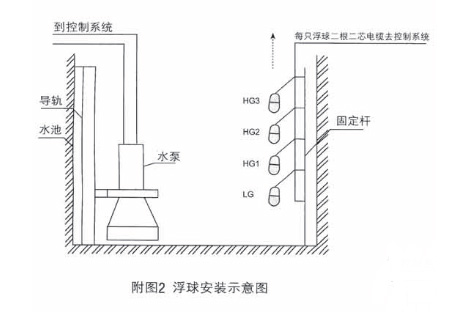

　　安裝方式見附圖2

　　2、 投入式壓力變送器液位開關
　　投入式壓力變送器液位開關是由投入式壓力傳感器及二次儀表組成。投入式壓力傳感器采用不鏽鋼外殼密封，利用隔離膜片傳遞壓力（液位高度），安裝簡單，耐腐蝕，不易堵塞。內部芯片采用美國摩托羅拉公司生產的擴散矽器件，通過電橋將液位壓力信號轉換成4-20mA標準電流信號送二次儀表處理，二次儀表將檢測到的4-20mA電流信號進行模/數轉換，用LED數碼管顯示測量結果，並能送出4-20mA標準電流信號供用戶監控。自動控製輸出采用智能控製方式，可同時控製多台泵的起/停。最低水位、各泵的起停水位及最高警戒水位都可任意設定，同時可任意設定備用泵，操作簡單，指示直觀。

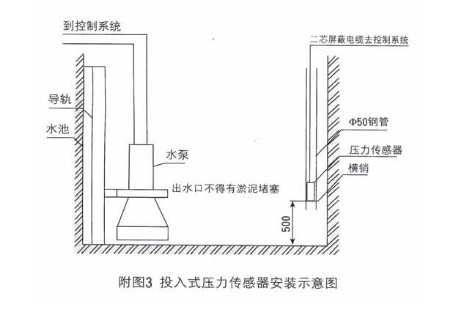

　　投入式傳感器安裝方式見附圖3。

　　3、 超聲波液位變送器
　　超聲波液位變送器工作原理：由發射器發射出超聲波脈衝信號，作用以一個水麵上，經過一段時間後，水的回波又重新回到反射器上，根據超聲波從發射到接受該超聲波運行的時間，計算出從發射器至被測物體的距離。通過變送器轉換並輸出4-20mA標準電流信號送二次儀表處理，二次儀表將檢測到的4-20mA信號進行模數轉換，用LED數碼管顯示測量結果，並能送出4-20mA標準電流信號供用戶監控。自動控製輸出采用智能控製方式，可同時控製多台泵的起/停。最低水位、各泵的起停水位及最高警戒水位都可任意設定，同時可任意設定備用泵，操作簡單，指示直觀。
　　超都波液位傳感器的安裝方式見附圖4。

　　4、 泵閥聯控裝置
　　目前較多的場合，在水泵出水管道口均安裝了單向閥和電動閥，本控製係統同樣具備了水泵和閥門的聯動裝置根據水泵的特性具備了兩種自動控製模式：
　　（1） 離心泵結構控製方式
　　在開機時，先開水泵後開閥門，或同時開啟水泵和閥門；停機時，先關閉閥門後關水泵。
　　（2） 軸（混）流泵結構控製方式
　　在開機時，先開閥門，等到閥門開到位時，再開水泵；停機時，先關水泵後關閥門，或同時關閉水泵和閥門。
　　注：以上自動控製功能及中控接口方式請在定貨時提出具體要求。

端子箱

　　端子箱是水泵和PMCC控製係統之間的聯接載體，可分為接線型和控製型。接線型端子箱僅作為聯接載體，控製型端子箱不僅作為載體，還具有控製和指示功能。箱體防護等級為IP54。
