概述

　　本控製櫃專為6kV/10kV潛水泵控製保護用，該控製櫃應具有完整的配電回路（主一次回路）、控製回路及完善的線路保護功能。主回路斷路器采用真空滅弧介質（采用森源公司或ABB公司真空斷路器），能有效地分斷負荷電流及分斷短路電流，具備一定的動熱穩定性能（20kA以上）。能對水泵進行頻繁操作。

使用條件

　　環境溫度：-10℃-+40℃
　　安裝最大海拔高度：1000m
　　使用場合：戶內，無爆炸危險
　　無嚴重汙染化學腐蝕及劇烈振動的場所。

符合標準

　　控製櫃符合下列標準
　　EC298《1kV以上52kV及以下交流金屬封閉式開關設備和控製設備》
　　DL404-91《戶內交流高壓開關櫃訂貨技術條件》
　　DL403-91《6-35千伏戶內高壓真空斷路器訂貨技術條件》

控製櫃結構

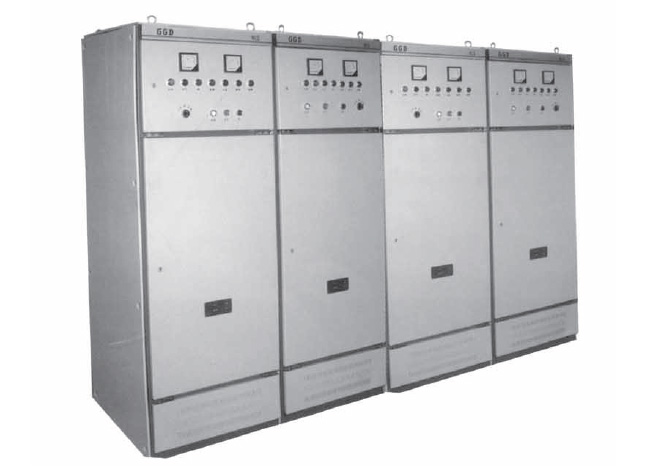

　　控製櫃采用KYN-28（A）型或GZSI型金屬鎧裝式櫃體，結構堅固牢靠，手車進出靈活無卡滯。整個櫃由固定殼體和裝有滾輪的真空斷路器手車及二次控製儀表組成。二次儀表室與主一次側是完全分開的。殼體分電纜進出線室、手車室、母線室、二次控製儀表室，各室相互隔離。儀表內門應具有防震裝置，可有交往防止繼電器因震動引起的誤動作。
　　手車室：手車室門上裝有觀察窗可觀察斷路器動作計數器及分合狀態。手車裝有接地軌道及機械聯鎖裝置，以保證手車與櫃體的可靠接觸，並能有效保證櫃體的安全性能，通過各種機械聯鎖裝置有效地保證了整個控製櫃的五防性能：手車處於工作位置時，斷路器可進行分合操作，手車進入工作位置時，斷路器即處於分閘位置，否則手車將無法推入工作位置。斷路器處於工作狀態時，控製櫃前後門無法打開，防止工作人員誤入帶電區域等。
　　斷路器手車：手車具有靈活、省力的推進機構，並能有效地保證動靜觸頭可靠接觸。
　　電纜室：電纜室位於殼體後下部。電纜室和電纜溝之間用鋼板隔開，均有觀察窗，可觀察設備的運行情況。裝有接地刀，並於後門采用機構聯鎖裝置相互聯鎖（接地刀合上後，後門方可打開）。母線、電纜帶電情況下無法打開後門。
　　所有其部件及結構均應合符五防要求之規定。

控製部分

　　水泵控製大多采用二地控製方式。即既可在本櫃手動控製斷路器分合，在集中控製室也可實現中央控製。操作回路具有防跳閉鎖功能，能有效地防止故障狀態下的主開關跳合。

保護功能

　　本水泵控製櫃具備各種線路保護功能及相應的泵保護功能：過電流保護、短路保護，繞組及軸溫保護功能及其它泵元件保護功能。
　　A、 過電流保護，采用電流取樣，具有反時限特性，其保護特性通過調整過流繼電器反時限過流保護段的啟動電流及動作時間定。
　　B、 短路保護。這種保護方式主要是通過控製櫃中的過流繼電器速斷保護段。
　　C、 相繞組及上、下軸溫保護，溫度、浸水、泄漏保護：在潛水泵內設有三相繞組及軸溫傳感器（PT100）、溫度浸水、泄漏等保護元件，這些信號接入本櫃，經專用保護裝置處理後輸出報警及跳閘接點信號，實現相應的保護功能報警及跳閘溫度點應能分別設定。

接收信號及輸出信號

　　接收信號：
　　A、 保護信號（作用於事故跳閘），三相繞組PT100溫度傳感器信號及上、下溫度傳感器PT100信號，濕度信號，泄漏信號，浸水信號，這些信號由潛水泵專用電機保護裝置實現保護，指示，並實現跳閘保護。
　　中控製室的開停機信號（作用於正常開停機控製）
　　貯能信號（開關接點）
　　B、 輸出信號：（送至現場控製箱及中控室）
　　開停機狀態及貯能狀態信號。
　　線路故障事故跳閘報警信號，泵故障信號。
　　現場/遠控位置信號等。

根據用戶要求可安裝計算機綜合保護裝置和高壓電機動靜態絕緣監控儀。
