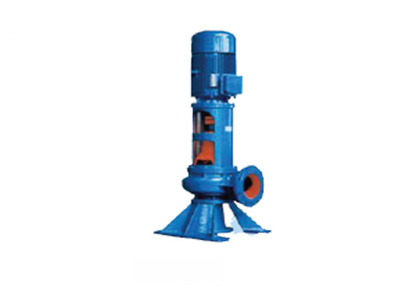

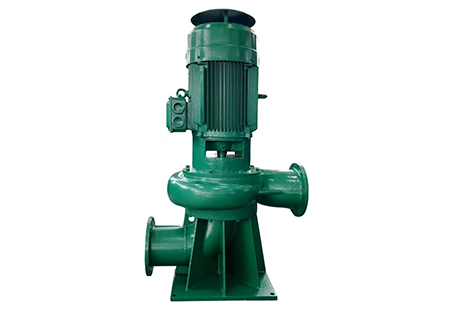

產品簡介

　　WL係列立式排汙泵采用大通道葉輪，具有無堵塞、抗纏繞、高效節能的特點，並進行型譜化設計，采用全新結構，借鑒潛汙泵的成功經驗，軸密封采用機械密封，無泄漏。泵與電機共軸，結構緊湊，便於維修。針對流量與揚程間的關係，優化了進、出水口徑、轉速等參數，運行更穩定、可靠。

型號說明

主要用途及使用條件

　　WL係列立式排汙泵主要用於市政工程、工農業、醫院、建築、賓館、飯店等行業，用於輸送帶有固體及各種長纖維的廢水、城市生活汙水和雨水、還包括原水的輸送、水產養殖、灌溉等。（配以特殊材質，可用於有一定腐蝕性的介質場合。）

　　使用條件
　　1、 輸送介質溫度不超過+40℃；
　　2、 輸送介質PH值為4-10；
　　3、 輸送介質中的固相物的容積比在2%以下；
　　4、 電壓380V、50Hz（其它電壓可按合同製造）；

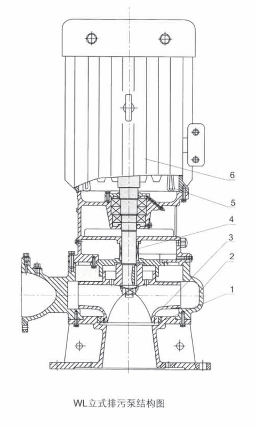

結構說明

　　WL係列排汙泵為立式結構，泵與電機共軸，單級單吸蝸殼式排汙泵。該係列泵安裝簡單，維修方便。泵的轉向從電機端看為順時針方向旋轉。

1、 耐磨環 泵殼和葉輪之間裝有易於更換的耐磨環以保護葉輪。 2、 泵殼為單蝸殼型，分布於葉輪周圍收集液體。過流表麵光滑，通道斷麵大，效率高，無堵塞。出口法蘭上備有安裝壓力表的管螺紋孔，用戶可在此安裝壓力表，以監視泵運行時的出水壓力。 3、 葉輪 葉片式或流道式大通道葉輪，具有較強的抗纏繞和無堵塞性能，經過動平衡試驗，運行平穩。揚程較高的泵，由葉輪後密封環等組成水力平衡機構，平衡軸向力，延長軸承、機械密封使用壽命。 4、 軸密封 采用機械密封，保證了泵在運行時無泄漏。 5、 監測裝置 電機內裝有溫度探測元件，並輸出信號。用戶如有需求，可將此信號引入控製櫃，對泵的運行情況進行監控、保護。 6、 電機 采用節能型三相異步電機。性能可靠。電機與泵共軸，結構緊湊，運行平穩，避免了因對中問題引起的振動、噪聲。

WL係列立式排汙泵供貨範圍

　　1、 立式排汙泵由帶加長軸的電機與水泵結合成為一整體，為必供件。其餘為選購件、易損件，須用戶訂合同時注明。
　　2、 選購件有：控製櫃、攔汙柵（其外形尺寸及安裝尺寸由用戶確定）、蝶（閘）閥、止回閥、截止閥液位開關、可撓性橡膠接管、地腳螺栓（一套）。
　　3、 易損件有：葉輪、密封環、軸承、機械密封。

訂貨須知

　　1、 在合同中應注明準確的產品型號和產品名稱、安裝形式、性能參數（流量、揚程、電機功率）和使用電壓。
　　2、 控製櫃應注明啟動方式（直接啟動、自耦降壓啟動、可控矽軟啟動）、液位控製方式（浮球液位、壓力變送器數顯液位）、安裝形式（戶外型、戶內型）。
　　3、 如需配端子箱，應注明是控製型，還是接線型。
　　4、 在“供貨範圍”中需由用戶確定的尺寸應及時提供。
　　5、 如有其它特殊要求，簽訂合同前請與本公司銷售部門聯係。
