結構及適用範圍

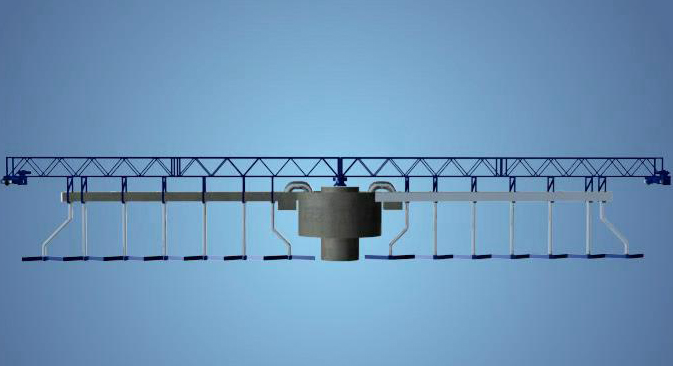

　　SZX型雙周邊傳動吸泥機主要有驅動裝置、工作橋、穩流筒、中心支座、浮渣鬥、吸泥管、集泥槽、電控係統等部件組成。該設備廣泛適用於大中型幅流重力式二次沉澱池的機械排泥。

工作原理

　　SZX型雙周邊傳動吸泥機在動力裝置的驅動下，驅動撇渣板及吸泥管路刮吸係統沿池周轉，利用虹吸方法將池底沉澱的汙泥吸至中心集泥缸，通過靜壓排泥原理將汙泥排出池外，同時將浮渣撇至浮渣鬥。

性能特點

　　1、工作橋除碳鋼製作外，可采用不鏽鋼材質，結構新穎獨特，外形美觀、迎風阻力小、抗扭。
　　2、傳動裝置進行了優化設計、效率高、可按照用戶要求配進口減速機或軸裝式減速機。
　　3、設有浮渣刮集排除裝置和過載保護裝置。

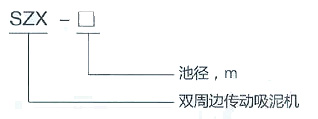

型號說明

說明

　　1、池深H1和池徑D為刮泥機運行所要求的淨尺寸。施工時視施工方法、尺寸精度保證措施，可留有餘量，待設備安裝後，再進行找平。
　　2、所有預埋螺栓及預留孔的位置誤差不得超過20mm；所有預埋螺栓、預埋鐵必須刷瀝青漆防腐。
　　3、出水堰槽、出水口、浮渣排出管方位及形式，可根據水處理工藝要求作適當變更。
　　4、預埋螺栓外露部分為全螺紋。
　　5、訂貨時應注明主體設備材質，應提供溢流堰板，擋渣板，排渣鬥配套件的需要情況。
